切向铸铁多管除尘器

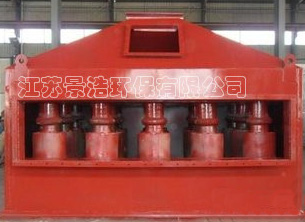

切向型XTD-Q型铸铁多管除尘器是由若干个并联单支处理风量为500m3/h铸铁旋风单元组成，旋风子在箱体内呈阶梯型排布组合的除尘设备。这些单元被有机的组合在一个壳体内，有总的进气管、排气管和灰斗。灰斗排灰可以有多种自动排灰形式。

　　一、工作原理

　　含尘气体由总进气管进入气体分布室，随后进入铸铁旋风切向进口中，使气体由直线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向筒壁。尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动(净气)，经过铸铁旋风体排气管进入排气室，由总排气口排出，总排气管可以根据需要放置在侧向或顶部。

　　二、切向铸铁管的特点：

　　单支处理风量：500m3/h

　　去除颗粒范围：3-10um

　　除尘效率：90-96%

　　阻力：1100pa
