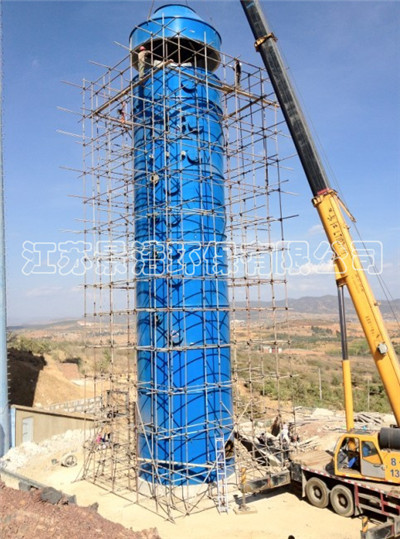

喷淋脱硫洗涤塔(重型防腐)

喷淋脱硫塔是SO2吸收系统的主要设备,它是FGD设备的核心装置(脱硫喷淋塔可分为单塔、双塔、整体等),在塔中完成对SO2、SO3等有害气体的吸收。湿法脱硫吸收塔采用空塔喷淋结构,喷淋塔具有脱硫效率高、阻力小、适应性强、可用率高等优点而得到较广泛的应用,因而是目前烟气脱硫工艺中的主导塔型。



  工作原理

  脱硫喷淋层设在塔的中上部,吸收塔浆液循环泵对应各自的喷淋层。每个喷淋层都是由一系列喷嘴组成,其作用是将循环碱性浆液进行细化喷雾。一个喷淋层包括母管和支管,母管的侧向支管成对排列,喷嘴就布置在其中,喷嘴的这种布置安排可使吸收塔断面上实现均匀的喷淋效果。酸性气体充分与碱液接触反应,达到净化效果。

  除雾器安装在脱硫塔上部,用以分离净烟气夹带的雾滴,除雾器出口烟气中液滴浓度不大于75mg/Nm3(干基)。除雾器分为两级布置,一层粗除雾,一层精除雾。同时在除雾器的上下方均设置喷淋清洗装置,避免烟气中带来的细小尘粒在除雾器上的粘附而造成系统阻力增加。喷淋脱硫洗涤单塔采用碳钢内衬花岗岩,制作成分体模块结构,现场吊装组合(或制作成整体钢制塔内衬花岗岩)。单塔洗涤塔用于初始粉尘浓度较低的烟气,内置旋流板、折流板除雾器、反冲洗喷淋装置,洗涤喷淋装置三层,SO2去除效率达95%以上。
